¿Cuáles son los dispositivos de medición eléctrica más utilizados?

Los dispositivos de medición eléctrica son usados para medir y cuantificar los diferentes componentes de una instalación eléctrica. Se tratan de elementos que nos ayudan a trabajar en la revisión de las viviendas y locales, además de conseguir una mayor precisión y seguridad.

Hoy vamos a realizar un repaso de los equipos de medida de energía eléctrica más fiables y precisos que utilizan nuestros trabajadores cualificados.

¿Qué parámetros medibles se miran en una instalación eléctrica?

Los dispositivos de medición eléctrica permiten determinar la presencia de corriente en una instalación eléctrica, así como tensión, intensidad, entre otros. Estos equipos se suelen medir los siguientes parámetros:

1. Voltaje: se mide la diferencia de potencial eléctrico entre dos puntos en un circuito. Nos aseguramos que se estén cumpliendo los valores nominales de voltaje para evitar daños en los equipos eléctricos.
2. Corriente: se mide la cantidad de corriente eléctrica que fluye a través de un circuito. La corriente no debe superar los valores nominales para evitar sobrecalentamiento y fallos en los equipos.
3. Potencia: se mide la cantidad de trabajo eléctrico que se está realizando en un circuito. Es importante asegurar que la potencia consumida no supere la capacidad de la instalación para evitar sobrecargas y fallos.
4. Frecuencia: se mide la cantidad de ciclos eléctricos que ocurren por segundo en un circuito. Se debe de tener una frecuencia que esté dentro de los límites nominales para evitar daños en los equipos eléctricos.
5. Factor de potencia: se mide la relación entre la potencia activa y la potencia aparente en un circuito. Debe de estar dentro de los límites nominales para evitar pérdidas innecesarias de energía.
6. Continuidad: se determina si un circuito está completamente cerrado o si hay una interrupción en el mismo. Es importante asegurar la continuidad en los circuitos para evitar fallos y riesgos de incendio.
7. Resistencia a Tierra: se mide la resistencia entre un punto de un circuito y la tierra, es esencial mantener una buena resistencia a tierra para evitar accidentes y daños en los equipos.
8. Aislamiento: se controla la resistencia eléctrica entre dos puntos de un circuito para evitar corrientes parasitas y asegurar el correcto funcionamiento de los equipos eléctricos.

Dispositivos de medición eléctrica

Óhmetro

Un óhmetro es utilizado para medir la resistencia eléctrica en un circuito. La unidad de medida de la resistencia eléctrica es el ohmio (Ω). Son los dispositivos de medición eléctrica más usados en la industria, la investigación, la educación, y el mantenimiento de equipos eléctricos. Sirven para comprobar la continuidad de un circuito, medir la resistencia de un componente o material, determinar la integridad de los componentes eléctricos, aislar fallos en los circuitos, y controlar la calidad de los productos eléctricos.

Tiene una pantalla digital o analógica para mostrar los valores de resistencia medidos y puede incluir una variedad de funciones como medición de continuidad, medición de corriente y medición de voltaje. Podemos encontrarlos en el mercado en forma manual o automático, y se dividen en dos tipos: óhmetros de contacto y óhmetros de no contacto. Los óhmetros de contacto requieren conectarse directamente al componente o circuito que se está midiendo, mientras que los óhmetros de no contacto utilizan una técnica de inducción para medir la resistencia sin tener que conectarse físicamente al componente o circuito.

Voltímetro

Un voltímetro es utilizado para medir la diferencia de potencial eléctrico, o voltaje, en un circuito. La unidad de medida del voltaje es el voltio (V). Es otro de los dispositivos de medición eléctrica más comunes, puesto que sirven para medir la cantidad de voltaje en un circuito, comprobar que la tensión está dentro de los límites seguros y nominales, aislar problemas en un circuito, controlar y monitorear la energía en un sistema eléctrico, y medir la energía generada o consumida en un sistema.

Como los anteriores, podemos encontrarlos analógicos o con pantalla digital. Además, los voltímetros se clasifican en dos tipos: voltímetros de contacto y voltímetros de no contacto.

Amperímetro

Un amperímetro es un dispositivo de medición eléctrica utilizado para medir la corriente eléctrica en un circuito. La unidad de medida de la corriente eléctrica es el amperio (A). Sirven para medir la cantidad de corriente que fluye en un circuito, comprobar que la corriente está dentro de los límites seguros y nominales, aislar problemas en un circuito, controlar y monitorear la carga en un sistema eléctrico, y medir la energía generada o consumida en un sistema.

Un amperímetro típicamente tiene una pantalla digital o analógica para mostrar los valores de corriente medidos y puede incluir una variedad de funciones como medición de voltaje, medición de resistencia, y medición de potencia. Los amperímetros se clasifican en dos tipos: amperímetros de contacto y amperímetros de no contacto. Es importante tener en cuenta que es necesario interrumpir el circuito en el lugar específico para medir la corriente, ya que los amperímetros se conectan en serie en el circuito.

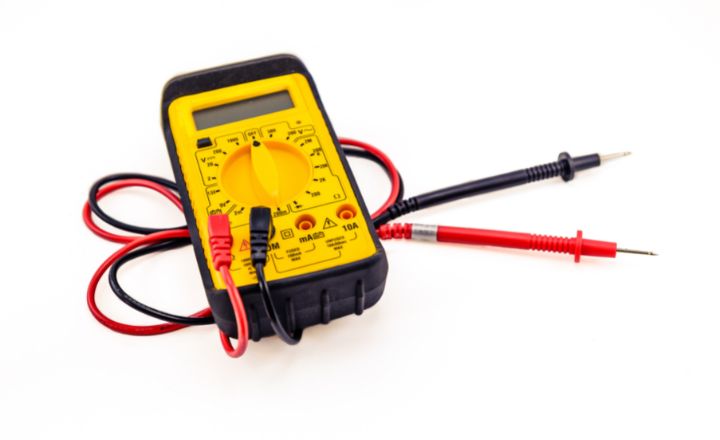

Polímetro

Un polímetro es un dispositivo multifuncional para medir electricidad que combina las funciones de varios instrumentos de medición en un solo dispositivo. Es una herramienta versátil que se utiliza para medir varios parámetros eléctricos como voltaje, corriente, resistencia, continuidad, capacitancia, inductancia, y frecuencia. Al medir varios parámetros eléctricos en un solo dispositivo, ahorramos tiempo y costos en comparación con utilizar varios instrumentos de medición eléctrica. También son útiles para diagnósticos y reparaciones de equipos eléctricos, y para verificar el funcionamiento de los sistemas eléctricos.

Tiene una pantalla digital o analógica para mostrar los valores de los parámetros medidos y puede incluir una variedad de funciones como medición de voltaje, corriente, resistencia, continuidad, capacitancia, inductancia, y frecuencia. Además, pueden ser manuales o automáticos y se dividen en dos tipos: polímetros de contacto y polímetros de no contacto.

Ventajas de los dispositivos de medición eléctrica digitales

Los dispositivos de medición eléctrica digitales tienen varias ventajas en comparación con los dispositivos de medición eléctrica analógicos:

1. Mayor precisión, utilizan circuitos integrados y microprocesadores para medir y procesar los datos, lo que permite una mayor precisión en las mediciones.
2. Mayor facilidad de lectura, los dispositivos de medición eléctrica con pantallas digitales suelen mostrar los valores medidos de manera clara y fácil de leer.
3. Gran capacidad de almacenamiento, pueden almacenar grandes cantidades de datos, lo que permite llevar un registro de las mediciones a lo largo del tiempo.
4. Más facilidad de uso, suelen tener interfases de usuario intuitivas y fáciles de usar, lo que permite un uso más sencillo y rápido.
5. Más versatilidad, a menudo tienen múltiples funciones y modos de medición, lo que permite una mayor flexibilidad en las mediciones.
6. Fácil conexión, suelen tener conectores estándar y puertos de comunicación para conectarse a otros dispositivos y sistemas, lo que permite una mayor facilidad de conexión y transferencia de datos.
7. Facilidad de mantener, suelen requerir menos mantenimiento que los dispositivos de medición analógicos, ya que los componentes electrónicos son más fiables y duraderos.

En general, cualquier modelo pretende medir diferentes magnitudes eléctricas, tensiones y corrientes, así como resistencias en el circuito y nos ayudan a asegurar la efectividad de nuestro trabajo.
